Uno de los dos puntos de partida principales para la creación de una nueva arquitectura ITS partiendo de una arquitectura ITS existente, es la arquitectura ITS Marco Europea, comúnmente conocida como la Arquitectura MARCO. Este ejemplo se basa en el trabajo realizado para crear una arquitectura de ITS para una autoridad de carreteras locales en el Reino Unido (el condado de Kent), que ha dado permiso para su uso en este recurso en la web.
Para utilizar la Arquitectura MARCO para crear una arquitectura ITS que soportará los servicios acordados con los grupos de interés implicará tomar los siguientes pasos:

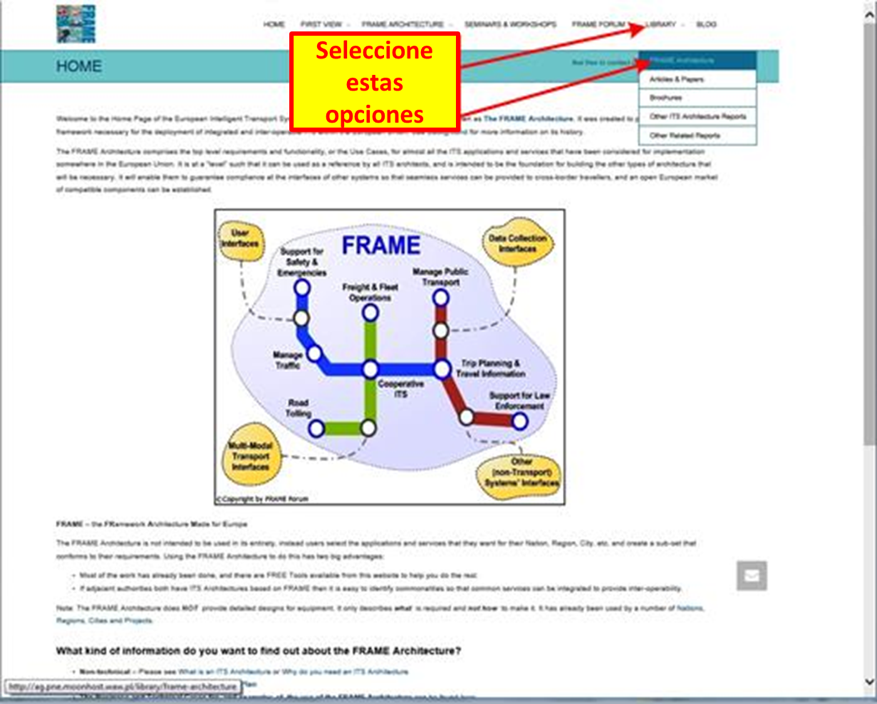

Paso 1. Visita el sitio web de la Arquitectura MARCO (http://www.frame-online.net/) seleccione la pestaña " Library" y hacer clic en " FRAME Architecture", como se muestra a continuación. (Haga clic en + para mostrar)

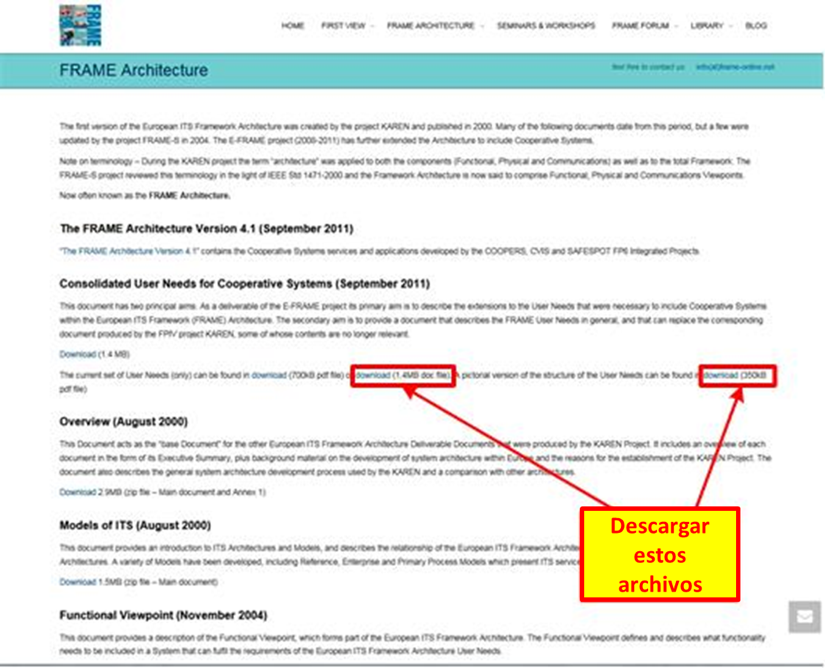

Paso 2. En la siguiente página Web que se muestra, descarga las necesidades de los usuarios (archivo doc 1,4 M), además de la versión pictórica de la estructura de las necesidades de los usuarios (archivo PDF 350KB), como se muestra a continuación, y guardar ambos archivos. (Haga clic en + para mostrar)
Paso 3. Crear una hoja de cálculo, a continuación, copia y numera las descripciones de servicio generadas por el equipo de arquitectura (y aprobados por las partes interesadas ( Ver Cómo se Crea?),en las dos columnas de la izquierda. Etiqueta de las columnas a la derecha con encabezado para el Números de necesidades de los usuarios MARCO y Descripciones de las necesidades del usuario que elaboran cada Servicio de aspiración, más (opcionalmente) una columna adicional para los Supuestos, referencias cruzadas a otros resultados, o comentarios.
Paso 4. Ir a través de las descripciones de servicios y encontrar la correspondiente descripción de necesidades de usuario MARCO en el archivo "1.4M doc file" descargado en el Paso 2. El estudio de la tabla de necesidades de usuario ayudará a identificar los grupos de usuario correctos que se deben tener en cuenta. Por el momento, al menos, ignorar el Grupo 1 descripción de necesidades de usuario debido a que éstas son "generales" y se pueden utilizar más tarde en el proceso de adquisición. Estos se refieren a cuestiones como la adaptabilidad, la continuidad, la calidad de los datos, la privacidad, la robustez, la seguridad, la facilidad de uso - todo lo cual tendrá que ser abordado de una forma u otra por varias partes de la aplicación ITS.
Copiar en la hoja de cálculo el Número y el Texto de la descripción de necesidades de usuario MARCO en la fila correspondiente(s) frente a la aspiración de servicio al que son relevantes, duplicar filas si más de una descripción de necesidad de usuario es necesaria para completar el aparejamiento. La tabla que se produjo debería tener este aspecto:
|
Servicios de los Grupos de interés |
aparejamiento de Necesidad de usuario (FRAME) |
Comentario | ||
|
Número de servicio |
Descripción del servicio |
Número de MARCO |
Descripción de necesidad de usuario |
|
|
2.1 |
La expansión de la ciudad esperada de 10-15k nuevas viviendas e instalaciones comerciales adicionales debe ser compatible con la gestión del tránsito adecuada y los servicios de transporte público |
10.1.0.1 |
El sistema proporcionará PT eficaz y atractivo. |
|
|
2.1 |
La expansión de la ciudad esperada de 10-15k nuevas viviendas e instalaciones comerciales adicionales debe ser compatible con la gestión del tránsito adecuada y los servicios de transporte público |
10.1.0.3 |
El sistema deberá ser capaz de ayudar a los operadores de PT en la planificación para el uso óptimo de los recursos existentes para satisfacer la demanda |
Esta necesidad de usuario también es llamado por el servicio 2.2. |
|
2.2 |
Existe una necesidad general para optimizar el uso de la infraestructura vial existente, mejorar los servicios de transporte público, y mejorar las instalaciones para ciclistas y peatones. |
10.1.0.3 |
El sistema deberá ser capaz de ayudar a los operadores de PT en la planificación para el uso óptimo de los recursos existentes para satisfacer la demanda |
Esta necesidad de usuario también es llamado por el servicio 2.1. |
Paso 5. Partiendo de la experiencia, es una buena idea para el equipo de arquitectura realizar este trabajo de forma individual y luego comparar sus resultados cuando todas las Aspiraciones de Servicios han sido resueltas. El resultado final será expresado en una tabla que muestra la lista acordada de Descripciones de Necesidades de Usuario que coinciden con las Aspiraciones de Servicio de los Grupos de interés.
Paso 6. No tenga miedo de decidir que no todas las partes de una o más de las descripciones de servicios pueden ser aparejada a uno o más Descripciones de Necesidades de Usuario. Si esto sucede, la arquitectura del MARCO puede extenderse de modo que proporcione el soporte para estos servicios. La forma de hacerlo se describe en la Parte 3 del Manual de la herramientas FRAME Selection, que está disponible en la misma página web de la herramienta - consulte el Paso 10 y el Paso 7 que sigue.

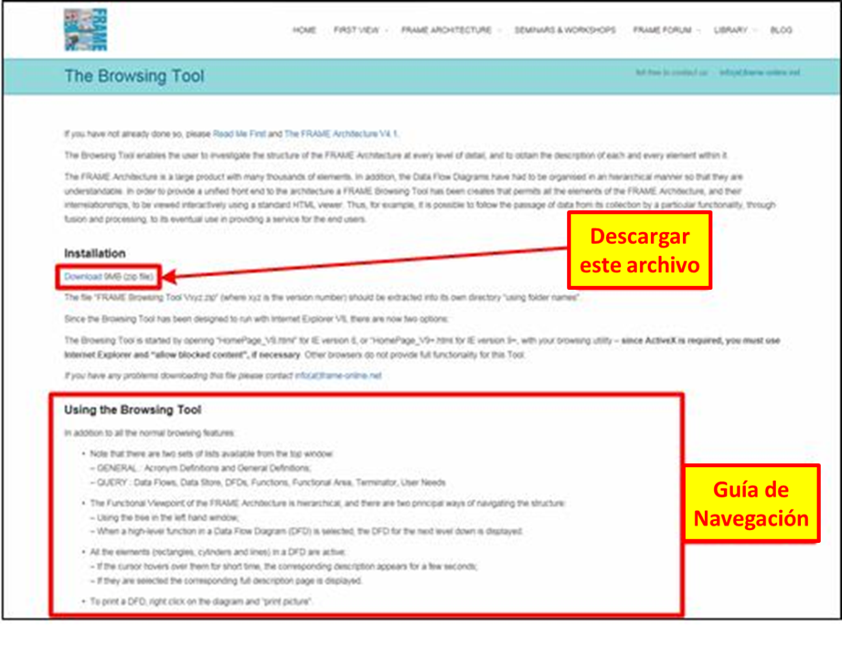

Paso 7. Si como resultado del trabajo en los pasos 5 y 6 se decide que es necesario extender la Arquitectura MARCO, es esencial ver lo que hay en ella. Para hacer esto en el sitio web, Haga clic en la pestaña " FRAME Architecture " y seleccione la opción " The Browsing Tool", que mostrará la página web desde la cual se puede descargar la herramienta. (Haga clic en + para mostrar)

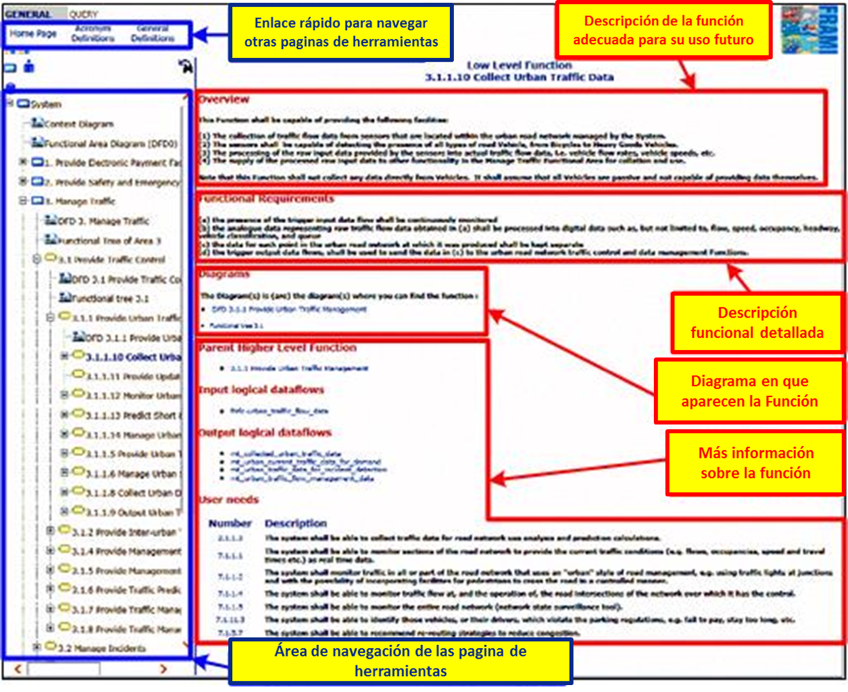

Paso 8. La herramienta de exploración tendrá que ser puesta en marcha siguiendo las instrucciones de la página web, que también se explica cómo ejecutar la herramienta. Cuando se ejecuta, la herramienta inicialmente mostrar su página inicial, desde la que se pueden ver los contenidos de la Arquitectura FRAME. Una muestra de su pantalla para parte de la funcionalidad se muestra a continuación (click + para mostrar) las páginas de navegación de la herramienta para los flujos de datos y almacenamiento de datos serán similares en apariencia. También es posible visualizar los diagramas de flujo de datos (DFD's).
Paso 9. La navegación a través de la arquitectura se puede hacer usando el Area de Navegación a la izquierda o a través de los enlaces proporcionados por el texto en color "azul" en la parte principal de una página. También se proporciona orientación sobre cómo navegar a través de la arquitectura MARCO con la Browsing Tool en la página principal y en la página web de MARCO que se hace referencia en el Paso 7.

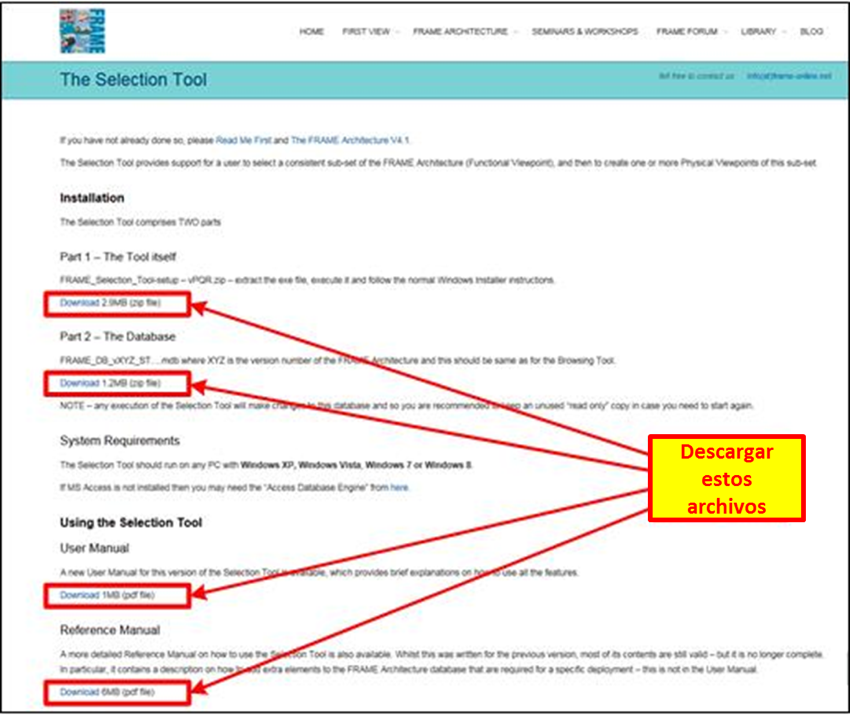

Paso 10. Una vez que esté satisfecho con la forma en que todas las descripciones de los servicios se han aparejado con las necesidades del usuario, descargar la herramienta FRAME Selection. Para ello, haga clic en la pestaña " FRAME Architecture " en la parte superior de la página y en " The Selection Tool " en la lista desplegable que aparece. La página web que aparece se muestra en el siguiente diagrama y proporciona instrucciones para descargar la herramienta, la base de datos que utiliza, su Manual de Usuario (necesario para los pasos 1-13) y el Manual de Referencia (necesarios para el Paso 6). (Haga clic en + para mostrar)
Paso 11. Una vez que la herramienta de selección se ha configurado, el Manual del usuario proporcionará orientación sobre su uso para crear la arquitectura ITS. Esto implica la Descripción de Necesidades de Usuario MARCO identificadas en los Pasos 4 y 5 y el uso de la herramienta para incluir la funcionalidad necesaria para soportarlos (punto de vista funcional), el punto de vista físico y - si es necesario - el punto de vista organizativo.
La herramienta de selección realizará comprobaciones de la consistencia lógica de la funcionalidad que se incluye desde las necesidades de usuario que haya identificado en los Pasos 4 y 5. El programa espera que usted resuelva cualquier inconsistencia mediante la adición/eliminación de funciones, flujos de datos, almacenamiento de datos y terminadores. Si aún no lo ha descargado la herramienta Browsing Tool en los Pasos 7 y 8, siga las instrucciones anteriores. Es fundamental el uso de esta herramienta para el estudio de la Arquitectura MARCO y ver lo que está causando las inconsistencias lógicas.
Paso 12. La herramienta de selección permite crear varios puntos de vista físicos y de organización para un punto de vista funcional, lo que es parte del proceso para encontrar la configuración óptima (Ver Usando la arquitectura ITS).
Paso 13. Para crear un subconjunto de arquitectura ITS, se crea un nuevo punto de vista físico que incluye tanto del punto de vista funcional como es requerido por la sub-conjunto. Se pueden crear varios sub-conjuntos de arquitecturas ITS desde un punto de vista funcional utilizando la Herramienta FRAME Selection. Es posible experimentar mediante la selección de diferentes partes del punto de vista funcional - o crear diferentes puntos de vista físicos para la misma selección.
La herramienta FRAME Selection produce un conjunto de archivos que contienen tablas con todos los detalles de los contenidos de los puntos de vista funcionales, físicos y de organización. También es posible exportar el contenido de los puntos de vista como una base de datos para su uso con herramientas tales como el ACCESS.
Debido a la naturaleza flexible de la Arquitectura MARCO, ya que está pensado para ser adaptado fácilmente a implementaciones ITS individuales, no ha sido posible crear una función de creación automática de diagramas. Pero éstas se pueden crear fácilmente usando las tablas y una herramienta de dibujo como Visio.
Las siguientes figuras ilustran algunos de los materiales que se pueden producir como consecuencia de la creación de una arquitectura ITS desde la Arquitectura MARCO, utilizando la documentación de la herramienta FRAME Selection. Se relacionan con la arquitectura ITS desarrollada por el Consejo del Condado de Kent, en el Reino Unido y se muestran con el permiso de ese Consejo.
Los diagramas y tablas que se muestran a continuación se han creado a partir de las tablas producidas por la herramienta de FRAME Selection.. El uso de estas tablas, diagramas y otras tablas pueden ser creadas son importantes para especificar y visualizar la arquitectura.

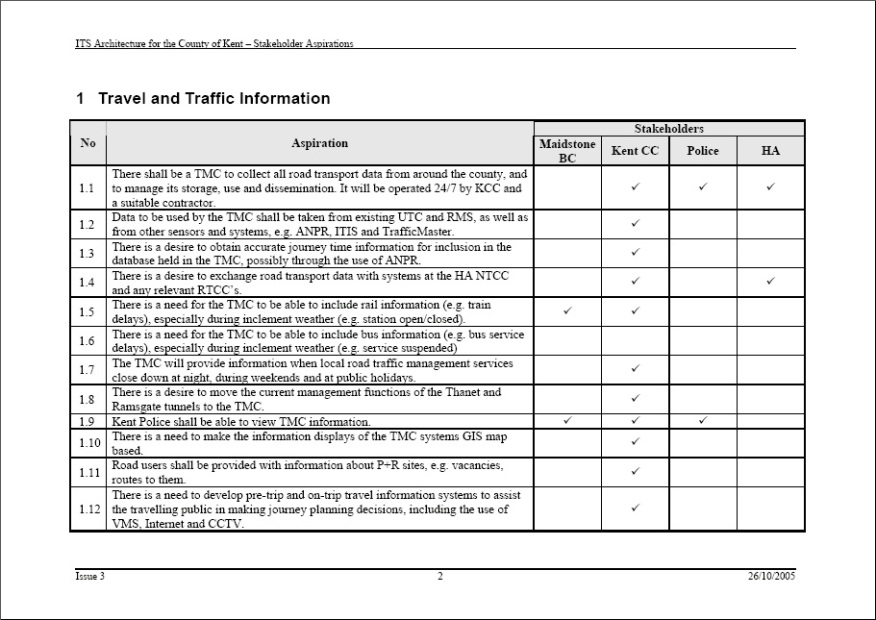

Este diagrama muestra una página de muestra de la lista de descripciones de servicio que se crearon a partir de las "aspiraciones de los Grupos de interés" resultantes de las reuniones de consulta realizadas por el Consejo del Condado de Kent (Kent CC) antes de que la arquitectura ITS fuera creada.

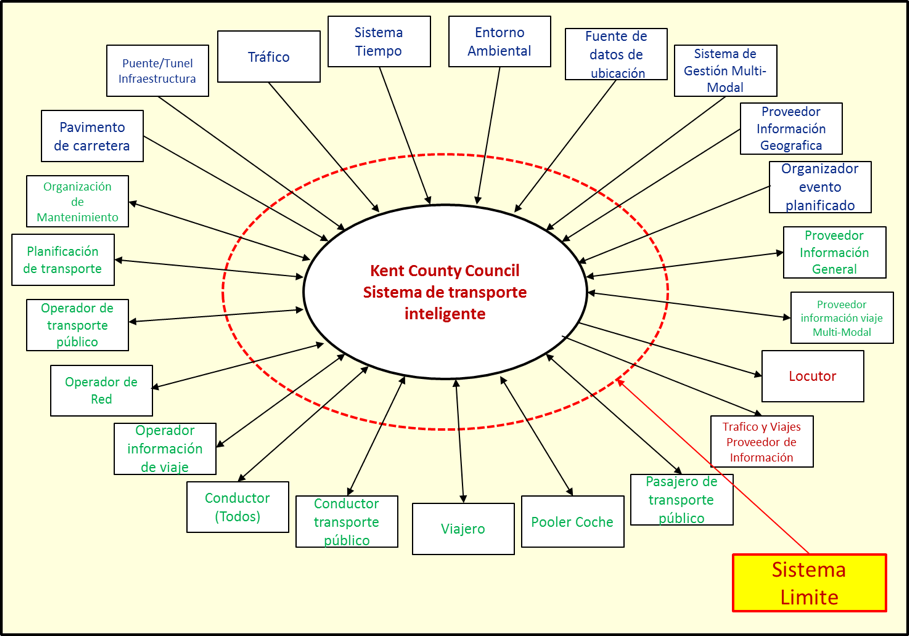

El "diagrama contextual" muestra los enlaces de comunicaciones con todas las entidades fuera de la arquitectura ITS Kent CC. El límite del sistema se muestra por la línea discontinua de color rojo. Algunos de los enlaces de comunicaciones que cruzan la frontera del sistema será electrónica, tales como enlace de la organización de mantenimiento, mientras que otros serán a través de interfaces hombre-máquina (HMI), como enlaces a "operadores" y viajeros. En el ejemplo mostrado, el término "operador" hace referencia una persona responsable de la gestión de un sistema informático. Otros enlaces de comunicaciones serán de diferentes maneras. Por ejemplo, los enlaces de "tránsito" serán a través de una variedad de mecanismos.

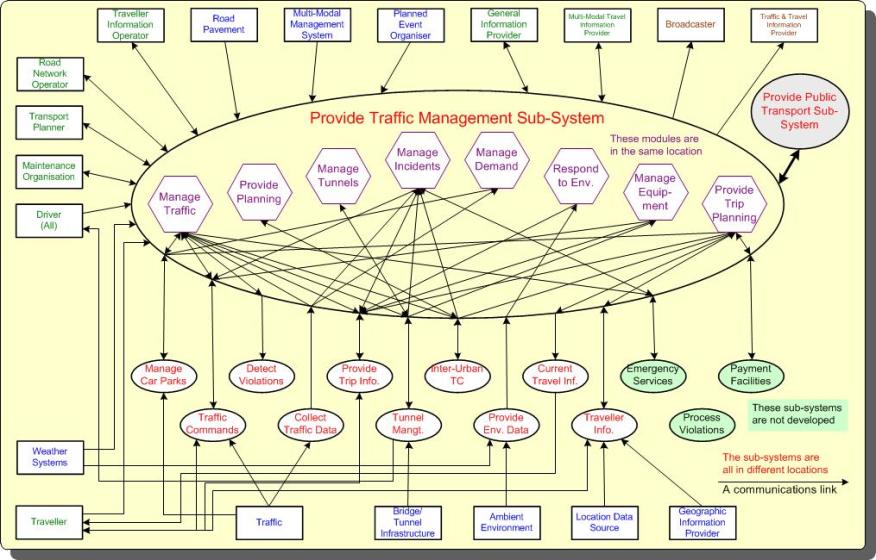

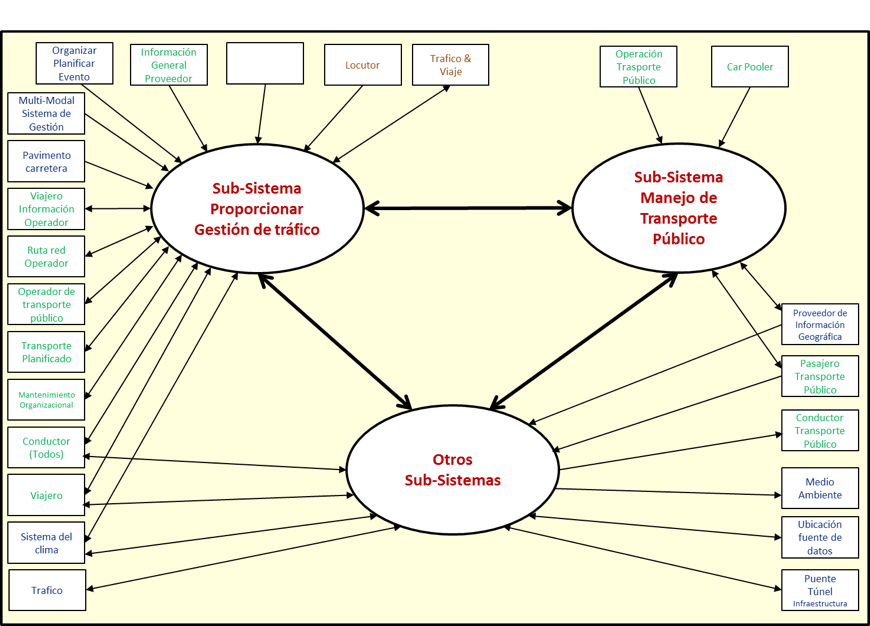

En el ejemplo de la Arquitectura ITS Kent CC a continuación, todos los componentes se han agrupado en tres "subsistemas". Otras arquitecturas ITS podrían tener más o menos de estos subsistemas.
Los componentes dentro de este subsistema se han agrupado para formar varios "módulos", cada uno de los cuales suministra la totalidad o parte de un servicio. Para cada "módulo" se muestran sus enlaces de comunicaciones con el mundo exterior de la Arquitectura ITS Kent y son los mismos que los enlaces que se muestran en el diagrama de contexto. Diagramas similares a esta se produjeron para mostrar los módulos en los otros dos subsistemas.

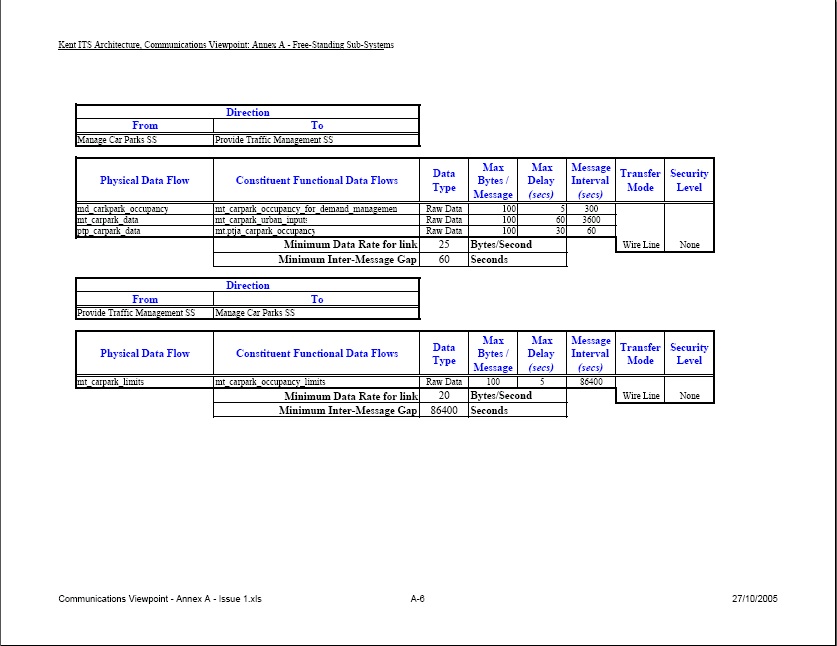

Esta parte de la tabla en el punto de vista de las comunicaciones, muestra los requisitos para algunos de los enlaces de comunicación identificados en el punto de vista físico. En este caso particular, el enlace es entre dos módulos en diferentes sub-sistemas. Otras tablas similares fueron producidos para otros enlaces electrónicos entre los módulos, subsistemas y para el intercambio de datos con el mundo exterior. La información contenida en estas tablas se utiliza para definir los tipos de enlaces necesarios y ayudar a especificar los estándares con los que deben cumplir.

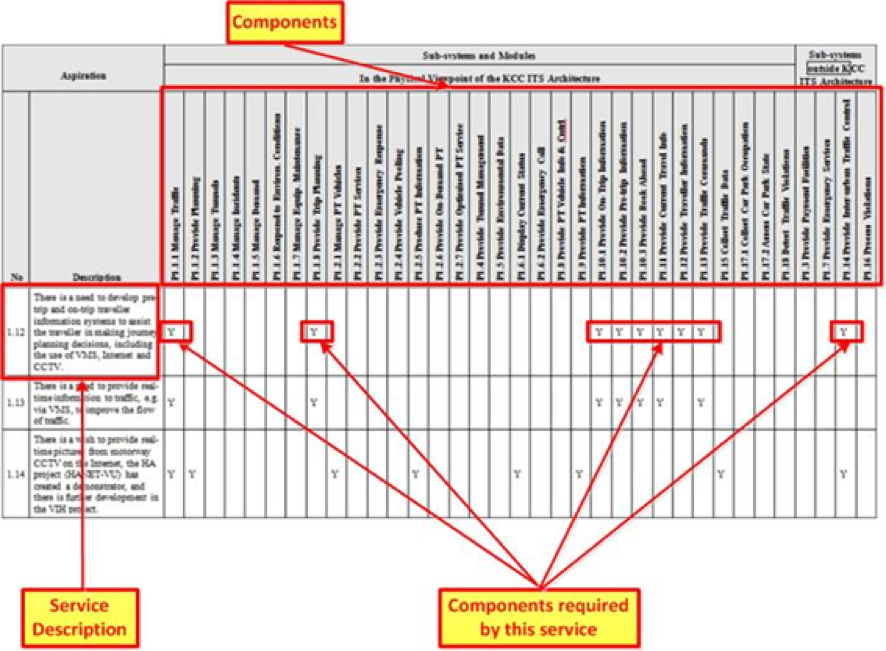

Esto es parte de la tabla que muestra los vínculos entre las "aspiraciones" creadas por los Grupos de interés y los "módulos" en el punto de vista físico. Esta tabla es más útil si los servicios se llevarán a cabo durante un período de tiempo, ya que muestra lo que "módulos" serán necesarios por cada servicio. En algunos casos, pueden ser proporcionados servicios adicionales "gratis" porque los componentes especificados en el punto de vista físico tienen la capacidad de ser compartidos.
Se pueden crear Diagramas y tablas adicionales para otros puntos de vista, los cuales proporcionan una visión más detallada de una arquitectura ITS (Ver Qué significa Arquitectura ITS?). Los ejemplos podrían incluir:
Información gratuita acerca del uso de la Arquitectura MARCO - incluyendo su extensión - está disponible en el sitio web de Arquitectura MARCO en: http://www.frame-online.net/. Para encontrar alguna de esta información, desplazarse por la página de inicio hasta encontrar enlaces para temas específicos. Las sección "FAQ" de la página web (en el "FRAME ARCHITECTURE" del menú desplegable) y las páginas del menú desplegable "LIBRARY", por ejemplo " Articles and Papers ", proporcionar más información. Cualquier pregunta (y comentarios) que no son respondidas por cualquiera de estos recursos se pueden enviar a info@frame-online.net.
